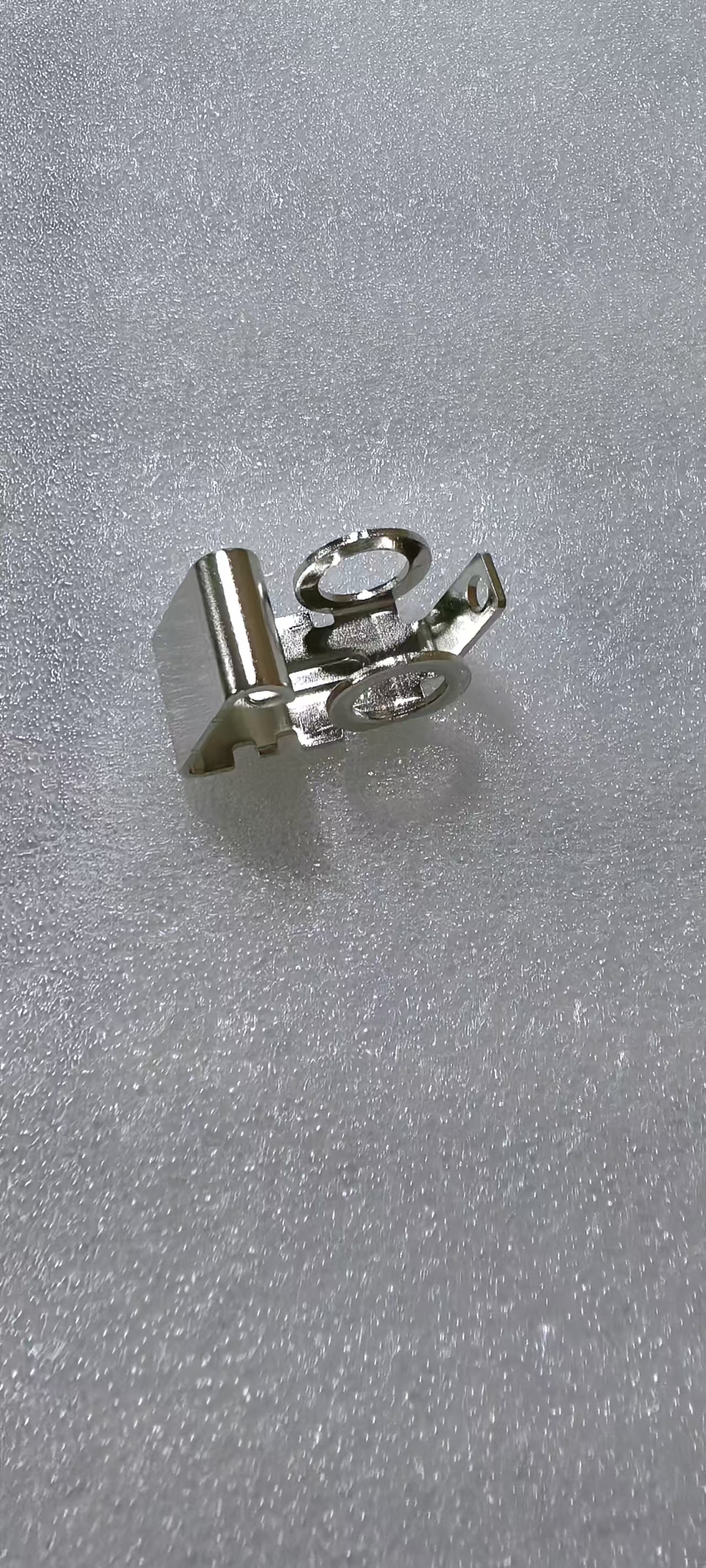

Прецизионная медная штамповка электронный терминал соединителя Прогрессивная высокоскоростная штамповка OEM

Этот прецизионный электронный разъем для штамповки латуни изготовлен с использованием передовой прогрессивной технологии штамповки, обеспечивающей исключительную точность и повторяемость для крупномасштабных электронных соединений. Эти штампованные клеммы, изготовленные из латунной полосы C2600/H65, обеспечивают допуск на размеры ±0,02 мм при скорости штамповки до 400 ходов в минуту. Подход с прогрессивной штамповкой объединяет операции штамповки, гибки, формовки и чеканки в единый непрерывный процесс, исключая вторичную обработку и обеспечивая стабильное качество миллионов изделий. На нашем предприятии имеется более 30 высокоскоростных прецизионных прессов с усилием от 25 до 160 тонн, а системы визуального контроля в штампе контролируют критические размеры в режиме реального времени во время производства. Каждая партия продукции проходит статистический технологический контроль с Кпк ≥1,33 по всем критическим для качества показателям. Как ведущий OEM-производитель штамповки металлов с более чем 15-летним опытом работы в сфере обслуживания мировых брендов электроники, мы понимаем, что надежность разъемов напрямую влияет на производительность конечного продукта в критически важных приложениях, включая автомобильные ЭБУ, промышленные системы управления и бытовую электронику.

• Прогрессивная высокоскоростная штамповка:Многопозиционные прогрессивные штампы объединяют прошивку, формовку, гибку и обрезку за одну непрерывную подачу полосы, обеспечивая производительность до 400 об/мин при сохранении постоянства размеров. Прогрессивная конструкция штампа исключает межэтапную обработку деталей, снижая затраты на рабочую силу и риск качества, связанный с операциями ручного перемещения.
• Выбор прецизионного латунного материала:Картриджная латунь C2600 (70% Cu, 30% Zn) обеспечивает оптимальное сочетание электропроводности при 28% IACS, отличную формуемость для изгибов сложной геометрии и пружинные свойства, подходящие для удержания контакта. Альтернативные марки, включая автоматную латунь C3604, желтую латунь C2680 и фосфористую бронзу C5191, доступны для конкретных требований к проводимости и усилию пружины.
• Покрытие поверхности и отделка:Собственные возможности гальванического покрытия включают лужение для пайки, селективное золотое покрытие для высоконадежных сигнальных контактов, серебряное покрытие для силовых разъемов и никелевую нижнюю пластину для защиты от коррозии. Технология селективного покрытия наносит драгоценные металлы только на функциональные зоны контакта, что снижает стоимость материала до 60% по сравнению с покрытием всего корпуса.
• Гарантия качества без дефектов:100% автоматизированный оптический контроль на выходе из пресса проверяет точность размеров, дефекты поверхности, покрытие покрытия и копланарность. Каждая поставка включает подробный отчет о проверке с измерениями на КИМ, сертификатами материалов и показаниями XRF толщины покрытия. Пакет документации PPAP уровня 3 доступен для клиентов автомобильного уровня.
• Комплексное обслуживание инструментов:Собственный инструментальный цех с электроэрозионным оборудованием с ЧПУ, проволочными и плоскошлифовальными центрами, а также обрабатывающими центрами с ЧПУ проектирует и производит прогрессивные штампы из SKD11, DC53 и твердосплавных материалов. Срок службы пресс-формы составляет от 1 до 5 миллионов ударов в зависимости от толщины и сложности материала. Программы профилактического обслуживания и наличие запасных пластин обеспечивают бесперебойную непрерывность производства.
• Специализированная инженерная поддержка:Наша команда инженеров DFM предоставляет бесплатную проверку конструкции, включая моделирование силы пружины, расчет контактной нормальной силы, анализ силы вставки/извлечения и оценку формуемости при штамповке. Мы оптимизируем геометрию терминалов, чтобы сократить использование материала и свести к минимуму отходы, обычно достигая 15–30 % экономии материала за счет оптимизации раскроя.
• Гибкие размеры производственных партий:Наша производственная система адаптируется к требованиям жизненного цикла вашего проекта без ограничений по минимальному заказу: от 1000 серий прототипов с использованием мягких инструментов до ежемесячных объемов производства более 500 000 штук с использованием закаленных прогрессивных штампов.

Эти прецизионные штампованные разъемные клеммы из латуни служат разнообразным приложениям для электронных соединений в различных отраслях промышленности. В разъемах печатной платы «плата-плата» и «провод-плата» клеммы обеспечивают надежный электрический контакт с усилием вставки, оптимизированным как для целостности сигнала, так и для эргономики сборки. Автомобильная электроника, включая разъемы ЭБУ, интерфейсы датчиков и клеммы жгутов проводов, выигрывает от сочетания электропроводности, удержания механической пружины и устойчивости к воздействию окружающей среды, обеспечиваемых избирательным покрытием золотом или оловом. Промышленные системы управления, блоки распределения электроэнергии и интеллектуальное сетевое оборудование используют эти штампованные клеммы для сильноточных соединений шин, где постоянное контактное сопротивление необходимо для управления температурой. Бытовая электроника, такая как смартфоны, планшеты и носимые устройства, требует сверхминиатюрных штампованных клемм с шагом всего 0,5 мм, которые надежно обеспечивает наша прецизионная технология прогрессивной штамповки. Для оборудования телекоммуникационной инфраструктуры, включая разъемы базовых станций, радиочастотные модули и оптоволоконные приемопередатчики, требуются штампованные клеммы с жестким контролем копланарности для процессов сборки поверхностного монтажа.

Все клеммы разъемов, штампованные из латуни, упаковываются в антистатические полиэтиленовые пакеты с влагопоглотителем, помещаются в коробки из гофрированного картона экспортного качества и закрепляются на фумигированных деревянных поддонах для транспортировки морским или воздушным транспортом. Катушечная упаковка для автоматизированной сборки доступна с индивидуальной несущей лентой. Каждая поставка включает в себя полный пакет документации, включающий сертификаты заводских испытаний материала, отчеты о проверке размеров, результаты XRF-измерений толщины покрытия и сертификат соответствия. Наша сертифицированная по стандарту ISO 9001:2015 система управления качеством обеспечивает полную прослеживаемость — от номера плавки сырья до кода партии готовой продукции. Сертификаты проверки SGS третьей стороны, сертификаты соответствия RoHS и REACH предоставляются по запросу. Стандартное время выполнения первых образцов изделий составляет 7–10 рабочих дней, а производственные заказы отгружаются в течение 15–25 рабочих дней в зависимости от количества и состояния оснастки.
